맥박 산소 측정기에서 광 다이오드의 역할 - 메커니즘, 선택 기준 및 웨어러블 응용 분야 설명

2019년 말부터 3년 이상 전 세계에 영향을 미친 신종 코로나바이러스 감염증(코로나19)으로 인해 환자 모니터링에 특정 의료 기기가 광범위하게 사용되었습니다. 이러한 기기 중 하나가 맥박 산소 측정기입니다. 팬데믹 기간 동안 일부 개인은 집에서 회복하는 동안 지역 지자체에서 맥박 산소 측정기를 대여했을 수 있습니다.

맥박산소측정기의 작동 원리 및 산소포화도 측정의 기본 원리

맥박산소측정기는 의료 및 보건 현장에서 가장 널리 사용되는 진단 기기 중 하나입니다. 손가락 끝에 클립 형태의 프로브를 부착하여 빛 흡수 차이를 기반으로 헤모글로빈과 산소 결합 상태를 측정합니다. 이러한 측정값을 바탕으로 기기는 동맥혈 내 산소량을 백분율로 나타내는 산소포화도(SpO₂)와 맥박수를 계산하여 표시합니다.

산소포화도 측정은 신체 전반의 장기와 조직에 충분한 산소가 공급되고 있는지 평가하는 중요한 지표입니다. 맥박 산소측정기는 손가락 끝이나 귓불에 장치를 부착하는 비침습적인 방식으로 측정할 수 있어 매우 편리합니다. 이러한 장점 덕분에 맥박 산소측정기는 가정과 병원을 넘어 가정 간호, 응급 상황, 웨어러블 기기 등 다양한 분야에서 활용 범위가 확대되었습니다.

병원에서는 사고를 당한 환자나 상태가 급격히 악화되는 환자와 같은 응급 환자의 활력 징후를 확인하기 위해 맥박 산소 측정기를 사용합니다. 수술 중에는 환자의 혈중 산소 포화도를 지속적으로 모니터링하여 생명 유지에 필요한 산소 공급이 항상 유지되도록 합니다. 또한 입원 환자와 외래 환자 모두에게 정기 검진의 일환으로 맥박 산소 측정기를 사용합니다. 특히 호흡기 질환이나 심혈관 질환이 있는 사람, 노인, 흡연자는 산소 포화도가 저하될 가능성이 높으므로 정기적인 모니터링이 권장됩니다. 이 밖에도 맥박 산소 측정기는 수면 무호흡증 선별 검사나 고산지대에서의 신체 상태 관리에도 유용합니다.

そのよのに医療検査に欠 ka せなせ 파르스오키시메타 が, 血中酸素飽和degreeを精degree高확정하는 것은 불가능하지만 부품 제품은 光半導体の一種 「포토다이오드」입니다.

맥박 산소 측정기의 기본 원리 - 빛과 광 다이오드의 관계

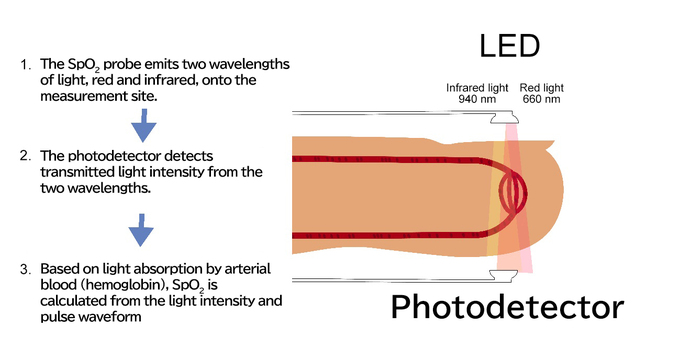

맥박산소측정기는 소형 본체에서 손가락 끝으로 두 종류의 빛을 방출하고, 조직을 통과하는 빛을 분석하여 혈중 산소 농도를 측정합니다. 구체적으로, 가시광선인 적색광(약 660nm)과 사람의 눈에 보이지 않는 근적외선(약 940nm)을 사용합니다.

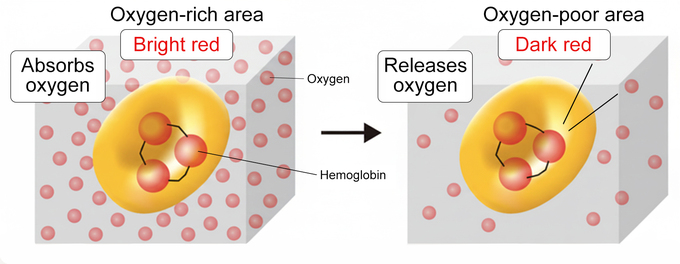

血液中е酸素を運ん으로 い り の が, 赤血 球 の 中 에 あ RU헤모그로빈 과 呼 ば れ 루 탄 파크 質입니다. 헤모그로빈에는 酸素と結びついた 「酸素化헤모그로빈」と、酸素が分離した「脱酸素化헤모그로빈」の2種類がありまс。 이 2つは、それぞれ異な波長の光を吸収surru性質を持たていまс。파르스오키시메타는、指先に2種類の光を当て、どれkara い光が吸収 れ て 일반적으로 過 し ま を 測 결정 し 마스 。 이 光 の 透 過 率 の 違 い 에서、 血 液中の酸素の割合(SpO2)を正確に算休めりてりの은입니다. 이 빛을 출력하는 부분에는 LED가 있습니다が使われ、通過した光を受け止めuruのが「포토다이오드」라고 말하면 半導体입니다. 다이오드가 빛을 발하는 방식은 を正確に捉えuru 로, 信頼性の高い測定結果が得racれmas입니다.

맥박산소측정기에서 광다이오드의 역할 및 선정 기준

파르스오키시메이타의 센서 부분에는 LED가 포함되어 있어 빛을 반사하는 빛(660nm)과 외광(940nm)이 が指先を통합니다.過した後, その光をfotdaiodが受光しまс.尚, smat-wォtti등의 웨아라블루데바이스로 、指先の透過光を使た計測がないため, 手首など別の港位した測射光を使た測定を行 ていまс。 포트다이오드에는 単なuru受光素子는 以下の特性が求め라레마스입니다.

• 분광 감도: 660nm 및 940nm 부근의 두 파장에서 높은 감도를 나타냅니다.

• 낮은 암전류: 빛이 없을 때 발생하는 노이즈(암전류)를 최소화하여 약한 광 신호를 정확하게 감지할 수 있습니다.

• 높은 신호 대 잡음비(S/N비): 인체를 통과하는 미약한 빛까지 명확하게 감지하여 신호 처리에 적합한 출력을 제공합니다.

• 응답 속도: 맥박 파형을 실시간으로 추적할 수 있도록 충분한 응답 속도를 제공해야 합니다.

• 컴팩트한 크기와 낮은 전력 소비: 공간 절약형 설계와 긴 작동 시간을 제공하여 웨어러블 기기 애플리케이션에 적합합니다.

이러한 특성을 충족하는 포트폴리오의 선택은 설계 기술자에게 중요한 검토 포인트가 됩니다.

덱세리얼의 광전자 기술 -LED 모듈 및 포토다이오드 제품

맥박 산소 측정기용 광원 및 다양한 광다이오드로 LED 모듈을 제공합니다.

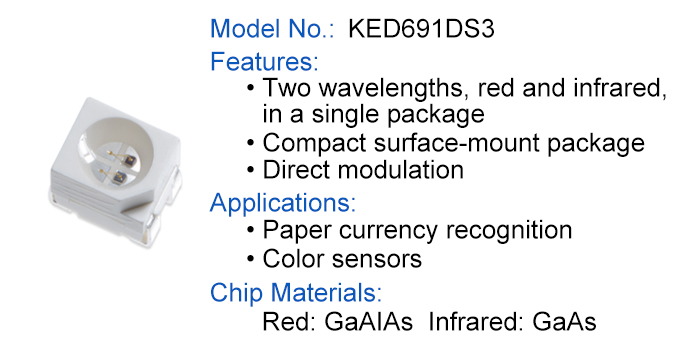

KED691DS3 이중 파장 LED 모듈

이 제품은 660nm 적색광과 940nm 근적외선 두 개의 LED를 하나의 패키지에 통합한 소형 표면 실장형 LED 모듈(3.5mm x 2.7mm)입니다. 이를 통해 맥박 산소 측정기에 필요한 두 가지 파장을 소형으로 통합할 수 있습니다.

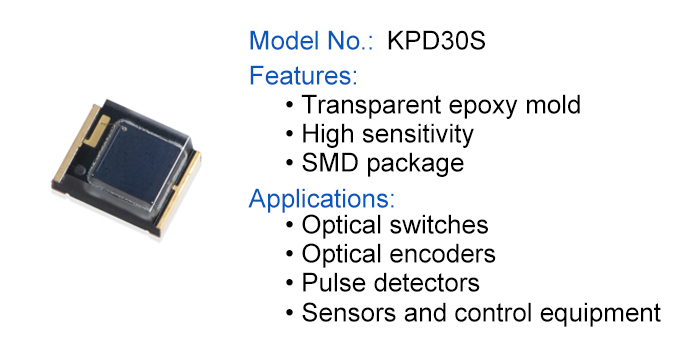

KPD30S 실리콘 포토다이오드

이 광다이오드는 400~1,100nm의 검출 파장 범위를 커버하는 대면적 소자로, 맥박산소측정기의 투과형 센서에 매우 적합합니다. 넓은 수광 영역 덕분에 손가락 끝을 통과하는 미약한 빛까지 효율적으로 포착할 수 있습니다.

이중 파장 포토다이오드

660nm와 940nm의 두 가지 파장에 대해 최적화된 특성을 가진 포트 다이오드로서, 펄스 신호의 측정 정확도를 향상시킵니다.

코로나19 팬데믹 기간 동안 맥박 산소 측정기의 중요성이 부각되었습니다

2020년부터 수년간 지속된 코로나19 팬데믹 기간 동안 많은 환자들이 호흡 기능 저하로 인한 무증상 저산소증, 즉 '무증상 저산소혈증'을 경험했습니다. 무증상 저산소증이란 호흡곤란과 같은 뚜렷한 증상 없이 혈중 산소 농도가 위험한 수준으로 떨어지는 상태를 말합니다. 증상이 없더라도 장기간 낮은 산소 농도는 장기에 부담을 주고 특히 뇌와 심장에 심각한 손상을 초래할 위험이 있습니다. 이러한 이유로 혈중 산소 포화도 모니터링이 매우 중요해졌습니다. 맥박 산소 측정기를 사용하면 이상 징후를 조기에 발견하고 시의적절한 의료적 개입을 할 수 있습니다. 이러한 이유로 팬데믹 기간 동안 가정에서 맥박 산소 측정기 검사가 널리 보급되었고, 전 세계적으로 수요가 급증했습니다.

맥박산소측정기 시장의 미래 – 웨어러블 기기와 광전자공학의 발전

COVID-19 팬데믹 기간 동안 수요 급증은 안정되었지만, 펄스 산소 측정기 시장은 꾸준히 성장할 것으로 예상됩니다. 인구가 계속 고령화됨에 따라 가정 건강 관리와 원격의료에 대한 수요가 증가하고 있으며, 이는 일상 건강 모니터링 도구로서 맥박 산소 측정기의 중요성이 커지고 있습니다. 또 다른 주요 트렌드는 스마트워치나 피트니스 트래커 같은 웨어러블 기기에 맥박 산소 측정기 기능이 통합되고 있다는 점입니다. 시장 점유율을 상당히 차지하는 스마트워치를 포함한 많은 웨어러블 기기들은 이미 혈중 산소포화도 측정을 포함하고 있습니다. 24시간 지속적인 모니터링은 지속적인 건강 모니터링을 더욱 접근성 있게 만들고 있습니다. 웨어러블 애플리케이션이 확장됨에 따라 제품 개발에서 세 가지 주요 우선순위는 소형화, 저전력 소비, 그리고 높은 정확도입니다. 특히, 배터리 구동 웨어러블 장치는 긴 작동 시간을 가능하게 하기 위해 전력 효율적인 설계가 필요합니다. 동시에 손목과 같은 위치에서 높은 정확도를 유지하려면 더 높은 감도의 포토다이오드와 더 효율적인 신호 처리 기술이 필요합니다.

덱세리얼스는 광전자 반도체 기술 혁신을 통해 이러한 시장 요구를 충족하는 제품 개발을 추진하고 있으며, 의료 및 헬스케어 기술의 발전에 더욱 기여하고 있습니다.
